《深度解析有桶反渗透纯水机工作原理》,本次公开课我们邀请到的是亿家净水的产品经理沈琪远老师,沈老师从事净水行业多年,积累了丰富的净水知识及维修技术经验,对于反渗透纯水机,更是有独特的见解和研究,下面就请大家一起接干货吧!
一、反渗透纯水机的介绍和由来

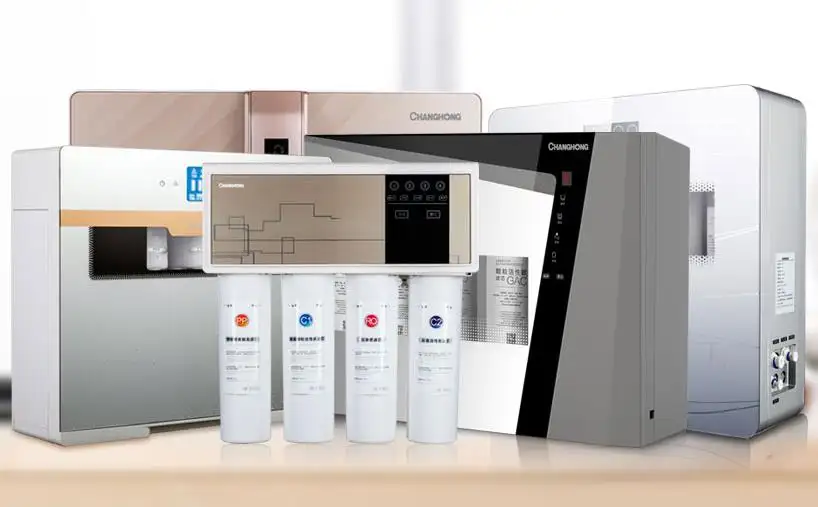

1.反渗透纯水机的介绍
反渗透纯水机采用的是反渗透过滤技术,核心元件是反渗透膜,能有效的去除水中的细菌、水垢、重金属离子、各种污染物以及溶解性的盐类等有害物质。
2.反渗透纯水机的分类:
二、反渗透纯水机各部件介绍
带泵纯水机所涉及电气部件:开关电源、低压开关、进水电磁阀、水泵、反渗透膜、逆止阀、高压开关、冲洗电磁阀、废水比。
1.零部件介绍—开关电源
部件名称:开关电源(变压器)
部件作用:将AC220V(22V直流电)变为DC24V(或36V)直流电,满足机器的供电需求。
2.零部件介绍—低压开关
部件名称:低压开关
作用:缺水停机的作用
原理:内置微型微动开关,微动开关在常态下处于断开状态,在水压达到微动开关的启动值(0.05MPa-0.1MPa)后,微动开关会闭合,闭合后,电路形成了通路,机器启动。(相反,在缺水情况下,没有水压,微动开关断开,电路形成断开状态,机器停机)
3.零部件介绍—进水电磁阀
部件名称:进水电磁阀
部件作用:是控制进水,在工作的时候,进水电磁阀打开,让自来水通过;在停机的时候,关闭电磁阀,切断自来水,以免废水常流。
工作原理:进水电磁阀由阀芯、线圈、金属过滤网、阀座、弹簧等组成,当电磁阀通电后,线圈产生磁力,将阀芯吸开,水即可通过,相反,断电后,磁力消失,阀芯依靠弹簧闭合。
4.零部件介绍—组合电磁阀
部件名称:组合电磁阀
部件作用:废水比和冲洗功能组合,故称为组合阀,用于排放废水及冲洗。
工作原理:工作原理类似进水电磁阀,只是内置有可调式废水比例器。
5.零部件介绍—冲洗电磁阀
部件名称:冲洗电磁阀
部件作用:安装在RO膜废水端,和废水比配套使用,起到冲洗反渗透膜的作用。
工作原理:和进水电磁阀工作原理类似,冲洗过后断电由电路板控制断电。
6.零部件介绍—增压泵和反渗透膜
部件名称:增压泵
作用:纯水机中的动力系统,为反渗透膜提供足够的压力。
部件名称:反渗膜
作用:反渗膜,过滤孔径0.0001微米,能有效去除水中的细菌、重金属、微生物、污染物等有害物质。
7.零部件介绍—逆止阀和高压开关
部件名称:高压开关
作用:起到水满停机的作用
原理:常态下处于闭合状态,当水压达到约2.5KG左右的时候,内部微动开关断开,整机电路形成断路状态,停机。
部件名称:逆止阀、单向阀
作用:在纯水机中,安装在RO膜壳纯水出水口,防止纯水回流。
8.零部件介绍—压力桶
部件名称:压力桶(储水桶)
作用:用来储存纯水
原理:纯水机储水压力桶工作原理是利用里面的气囊充气,进水时挤压气囊,从而使进水受到反方向压力,当这个压力等于进水压力时,进水停止,此时机子停机,水方向相反往外流,产生背压,当水龙头打开后,水就出来了。
9.零部件介绍—废水比
部件名称:废水比
作用:机器正常工作时,废水比限制废水流量并排放废水。
三、反渗透纯水机原理剖析
1.解析反渗透现象
由上图可以看出无论是渗透还是反渗透,都要利用半透膜。渗透是因为溶液的浓度不一样,稀溶液便流向浓溶液,而反渗透是利用两边溶液的压强不同,浓溶液一方的压强大于稀溶液,浓溶液便流向稀溶液。
2.解析渗透原理
反渗透除盐原理,就是在有盐分的水中(如原水),施以比自然渗透压力更大的压力,使渗透向相反方向进行,把原水中的水分子压力到膜的另一边,变成洁净的水,从而达到除去水中杂质、盐分的目的。
3.解析反渗膜剖析图
水从进水口流入,经过一些膜片,通过直水管、膜表面,然后排放出去。
4.解析膜的相关概念
膜相关的概念:
1、加仑:体积单位,1加仑约等于3.785L
2、TDS值:是指水中总溶解性物质的含量,单位:毫克/升(mgl)
3、脱盐率:衡量膜性能好坏的标准。
膜脱盐率=(原水TDS值-纯水TDS值)/原水TDS值×100%
5.解析纯水机原理
电路说明:
整个电路为并联电路,变压器将22V交流电变为24V直流电,高低压开关串联,增压泵、进水电磁阀、冲洗电磁阀并联。
6.解析纯水机原理—水路图及制水过程
①通水通电后,原水压力使低压开关闭合,此时电路形成通路。
②电路连通后,进水电磁阀打开,水泵启动。
③经过高压泵增压使原水渗透过膜片,从纯水机出水口出来的就是纯净水,而浓缩水顺着废水出水口排放掉。在纯水出水口处有一个配件—逆止阀,也叫做单向阀,它的作用是防止纯水回流的作用。
④纯水经过逆止阀后就到了高压开关,它的主要作用是水满后,将电路断开的作用。
⑤纯水进入到压力桶,压力桶储存纯水,当鹅颈水龙头关闭,压力桶水满后,在鹅颈水龙头和单向阀之间形成了一股压力,达到高压开关启动值之后,高压开关断开,机器停机。
⑥从废水出水口出来的废水经过冲洗阀和废水比(或组合冲洗电磁阀),冲洗的时候,冲洗阀打开,借助水泵的压力冲洗膜表面的杂质。冲洗状态,无纯水。
⑦冲洗完毕后,冲洗阀闭合,水经过废水比,膜壳内有足够的渗透压,使水透过膜片,保证纯水流出。
